结构特点：
数控钻攻中心特点适合小型零件多工作面的铣、钻、镗、铰、攻丝、两维、三维面等多工序加工。高速、高精、高效，台湾原装主轴单元，为直连结构转速达20000转/每分钟，是普通数控钻床效率的3倍以上。
技术参数：
技术参数
| 单位
| ZH 45E
| ZH 51D
| ZH 60A
|
工作台尺寸
| mm
| 600X360
| 650X400
| 900X420
|
T型槽尺寸（数量X宽X节距）
| mm
| 3X18X100
| 3X14X125
| 3X14X125
|
工作台载重
| kg
| 250
| 250
| 300
|

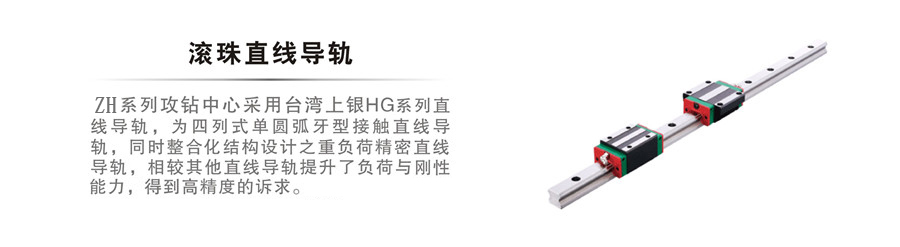

导轨类型
|
| 三线轨
| 三线轨
| 三线轨
|
X/Y/Z轴行程
| mm
| 510/360/300
| 00/400/300
| 700/400/330
|
主轴鼻端至工作台面距离
| mm
| 130-430
| 150-450
| 150-480
|
主轴中心至立柱面距离
| mm
| 440
| 420
| 500
|
主轴锥度
|
| BT30
| BT30
| BT30
|
主轴转速
| rpm
| 100-20000
| 100-20000
| 100-20000
|
传动方式
|
| 直联
| 直联
| 直联
|
主轴马达
| kw
| 3.7/5.5
| 2.2/3.7
| 3.7/5.5
|
X/Y/Z轴马达
| N.m
| 11/11/20
| 8/8/12
| 12/12/12
|
主轴冷却
|
| 可选配
| 可选配
| 可选配
|
X/Y/Z轴滚珠丝杆（直径X螺距）
| mm
| 2516/2516/3216
| 2816/2816/3216
| 3216/3216/3216
|
X/Y/Z轴快速进给速度
| M/min
| 30/30/24
| 48
| 48
|
X/Y/Z轴进给速率
| M/min
| 10
| 10
| 10
|
刀库形式
|
| 夹臂式刀库
| 夹臂式刀库
| 夹臂式刀库
|
刀库容量&刀柄形式
|
| BT30-14T
| BT30-16T
| BT30-16T
|
刀具长度
| mm
| 200
| 200
| 200
|
刀具重量
| kg
| 4
| 4
| 4
|
换刀时间
| sec
| 3
| 3
| 3
|
电源需求规格
| KVA
| 15
| 15
| 20
|
所需气压
| kgf/c㎡
| 5-7
| 5-7
| 5-7
|
定位精度
| mm
| ±0.01
| ±0.01
| ±0.01
|
重复定位精度
| mm
| ±0.005
| ±0.005
| ±0.005
|
机床外形尺寸（长X宽X高）
| mm
| 1980X2210X2350
| 1760×2250×2350
| 2060×2580×2450
|
机床重量（净重/毛重）
| T
| 3.1
| 3.1
| 3.7
|
